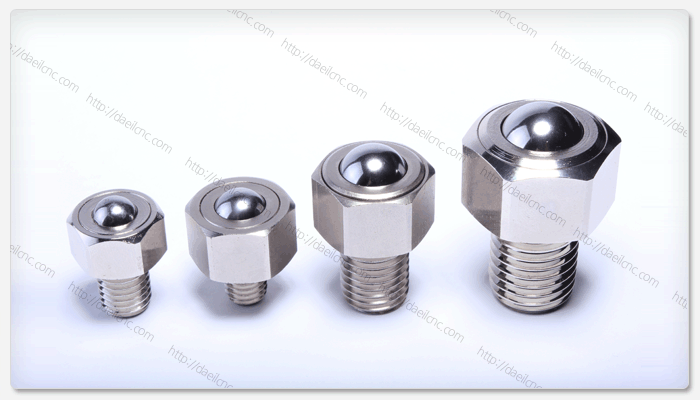

특징
- - 육각 볼트 타입으로 탈부착이 용이하다.
- - 볼과 몸체는 스틸과 스테인레스로 각각 제작이 가능함
- - 볼트는 일체형으로 탈부착이 불가함
- - BTYL25B 는 볼트 탈부착이 가능합니다.
- - 절삭 가공물로 중(重)하중에도 강도를 유지하며 정밀함
- - 고객의 요구에 맞추어 각종사양 주문제작 가능

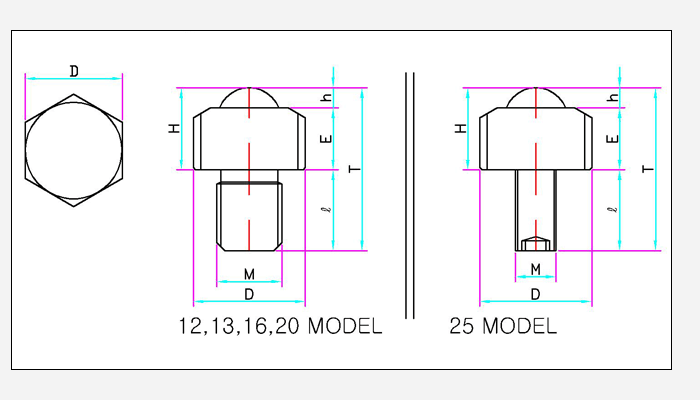

외형촌법(mm)
사양(mm)
| 품명 |
볼규격 |
h |
D |
E |
H |
T |
M |
ℓ |
自重 |
靜止荷重 |
| BTYL-10B |
11/32" |
2.5 |
17.0 |
10.0 |
12.5 |
24.5 |
M10 |
12.0 |
24g |
50kg |
| BTYL-10B SUS |
11/32" |
2.5 |
17 |
10 |
12.5 |
24.5 |
M10 |
12.0 |
24g |
5.6kg |
| BTYL-12B |
13/32" |
3.5 |
19.0 |
11.0 |
14.5 |
29.5 |
M12 |
15.0 |
36.0g |
70kg |
| BTYL-12B SUS |
13/32" |
3.5 |
19.0 |
11.0 |
14.5 |
29.5 |
M12 |
15.0 |
36.0g |
6.3kg |
| BTYL-13B |
1/2" |
3.3 |
22.0 |
13.5 |
16.8 |
29.3 |
M10 |
12.5 |
48.0g |
60kg |
| BTYL-13B SUS |
1/2" |
3.3 |
22.0 |
13.5 |
16.8 |
29.3 |
M10 |
12.5 |
48.0g |
20kg |
| BTYL-16B |
5/8" |
4.8 |
24.0 |
15.5 |
20.3 |
40.3 |
M16 |
20.0 |
0.1kg |
120kg |
| BTYL-16B SUS |
5/8" |
4.8 |
24.0 |
15.5 |
20.3 |
40.3 |
M16 |
20.0 |
0.1kg |
35kg |
| BTYL-16B 40 |
5/8" |
4.8 |
24.0 |
15.5 |
20.3 |
60.3 |
M16 |
40.0 |
0.11kg |
120kg |
| BTYL-20B |
3/4" |
5.3 |
30.0 |
19.0 |
24.3 |
49.3 |
M20 |
25.0 |
0.16kg |
180kg |
| BTYL-20B SUS |
3/4" |
5.3 |
30.0 |
19.0 |
24.3 |
49.3 |
M20 |
25.0 |
0.16kg |
42kg |
| BTYL-20B 35 |
3/4” |
5.3 |
30.0 |
19.0 |
24.3 |
59.3 |
M20 |
35.0 |
0.175kg |
180kg |
| BTYL-20B 45SUS |
3/4" |
5.3 |
30.0 |
19.0 |
24.3 |
69.3 |
M20 |
45.0 |
0.2kg |
42kg |
| BTYL-20B 1640 |
3/4” |
5.3 |
30.0 |
19.0 |
24.3 |
64.3 |
M16 |
40.0 |
0.16kg |
180kg |
| BTYL-25B |
1" |
8 |
35 |
31.5 |
39.5 |
63.5 |
M10 |
24 |
0.25kg |
200kg |
