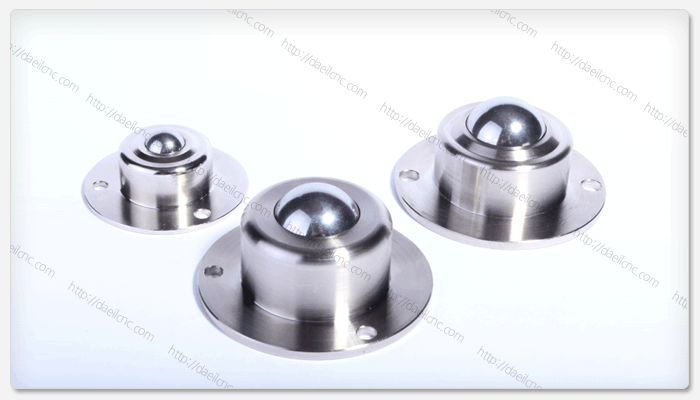

볼구르미, 대일씨앤씨는 볼캐스터(볼트랜스퍼)를 전문적으로 개발, 제작, 판매하는 회사입니다.
특징
- - 절삭가공품으로 중(重)하중에도 강도를 유지하며 구름성이 좋음
- - 자체 중량대비 사용 하중이 월등하며 내구성도 좋음
- - 각종 사양으로 주문제작 가능
- - 이물질, 먼지, 습기, 녹슬음등의 영향을 방지하는 실링처리 기능
- - BALL TRANSFER 사용하중은 정지하중의 50%이하에서 사용 가능

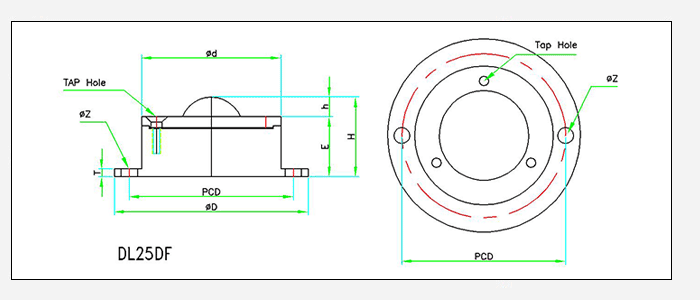

- - DL-25DF는 분해하여 유지보수가 가능한 제품입니다.

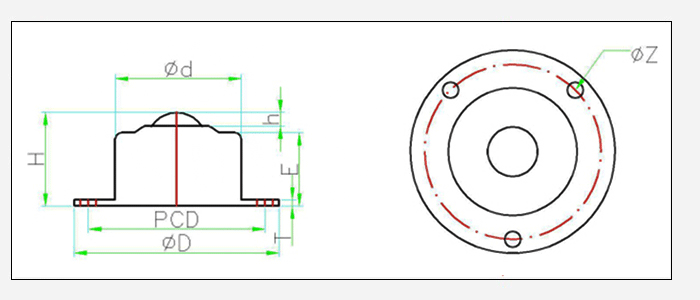

외형촌법(mm)
사양(mm)
| 품명 |
볼규격 |
H |
E |
h |
T |
Ød |
ØD |
PCD |
ØZ |
自重 |
靜止荷重 |
| DL10F |
3/8" |
17.0 |
14.0 |
2.5 |
1.9 |
23.0 |
45.0 |
35.0 |
2-Ø4.0 |
0.06kg |
70kg |
| DL13F |
1/2" |
20.0 |
15.2 |
4.0 |
1.8 |
28.0 |
50.0 |
40.0 |
3-Ø4.0 |
0.09kg |
80kg |
| DL15F SUS |
5/8" |
20 |
16 |
4.0 |
2.5 |
28.0 |
48.5 |
40.0 |
2-Ø4.0 |
0.095kg |
120kg |
| DL16F |
5/8" |
20.5 |
15.5 |
4.0 |
3.0 |
28.0 |
50.0 |
40.0 |
3-Ø4.0 |
0.104kg |
120kg |
| DL19F |
3/4" |
30.0 |
23.5 |
4.5 |
2.0 |
41.0 |
65.0 |
56.0 |
3-Ø5.0 |
0.26kg |
180kg |
| DL19F-1 |
3/4" |
25.0 |
18.7 |
6.3 |
4.0 |
30.0 |
48.0 |
39.0 |
2-Ø5.5 |
0.14kg |
160kg |
| DL19F-1 SUS |
3/4" |
25.0 |
18.7 |
6.3 |
4.0 |
30.0 |
48.0 |
39.0 |
2-Ø5.5 |
0.14kg |
42kg |
| DL25AF |
1" |
32.0 |
22.0 |
7.0 |
3.0 |
50.0 |
78.0 |
66.5 |
2-Ø6.5 |
0.50kg |
200kg |
| DL25BF |
1" |
31.0 |
24.0 |
7.0 |
3.0 |
41.0 |
65.0 |
56.0 |
3-Ø5.0 |
0.28kg |
200kg |
| DL25CF |
1" |
31.0 |
20.5 |
8.5 |
3.0 |
41.0 |
65.0 |
56.0 |
2-Ø6.0 |
0.28kg |
200kg |
| DL-25DF |
1" |
32.0 |
24.1 |
7.9 |
3.0 |
56.0 |
78.0 |
66.0 |
2-Ø6.6 |
0.5kg |
260kg |
| DL32F |
1 1/4" |
39.0 |
26.4 |
9.0 |
5.5 |
53.1 |
85.0 |
70.0 |
2-Ø7.0 |
0.8kg |
330kg |
| DL38F |
11/2" |
60.0 |
42.8 |
12.0 |
6.0 |
72.0 |
109.0 |
94.0 |
4-Ø7.0 |
1.50kg |
400kg |
| DL51F |
2" |
80.0 |
59.6 |
14.0 |
10.0 |
95.0 |
140.0 |
120.0 |
4-Ø11.0 |
4.20kg |
500kg |
