볼구르미, 대일씨앤씨는 볼캐스터(볼트랜스퍼)를 전문적으로 개발, 제작, 판매하는 회사입니다.

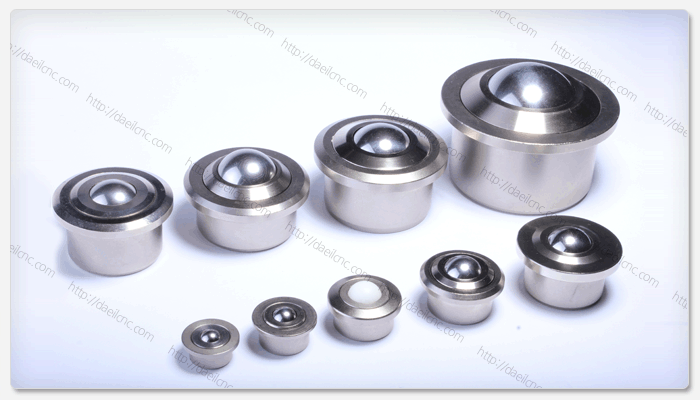

특징
- - 삽입 설치형으로서 사용 높이를 낮게 하고자 할 때 적합한 제품
- - 절삭 가공된 구름면이 우수한 구름성과 내구성을 유지
- - 고객의 요구에 맞추어 각종 사양 주문제작 가능
- - 플라스틱, 스틸, 스테인레스 볼을 사용할수 있음
- - DLH-05U SUS, DLH-06U SUS, DLH-08U SUS, DLH-09U SUS, DLH-11U SUS, DLH-12U SUS, DLH-13U SUS,
DLH-15U-1, DLH-16U SUS, DLH-18U SUS, DLH-19U SUS, DLH19U SUS-H 제품은 ALL SUS 제작

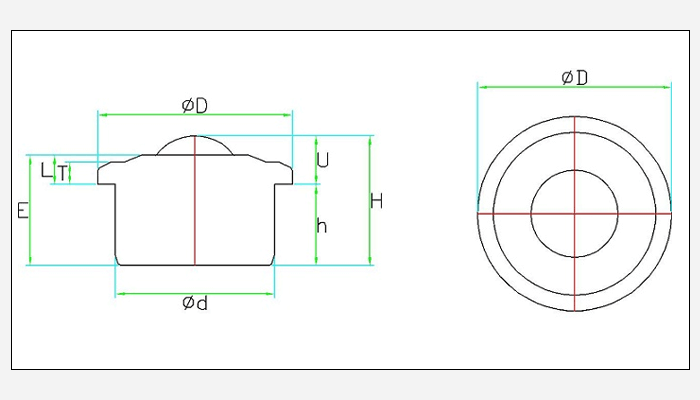

외형촌법(mm)
사양(mm)
품명 |
볼규격 |
Ød |
ØD |
U |
h |
H |
E |
T |
L |
自重 |
靜止荷重 |
DLH-05U SUS |
4.76 |
9 |
11 |
2.2 |
5 |
7.2 |
6 |
1 |
- |
3.0g |
1.4kg |
DLH-06U SUS |
5.56 |
11 |
13 |
2.5 |
6 |
8.5 |
7 |
1 |
- |
5.0g |
4.2kg |
DLH-08U |
5/16" |
15.0 |
20.0 |
4.0 |
7.0 |
11.0 |
8.9 |
1.9 |
- |
14.0g |
40kg |
DLH-08U SUS |
5/16" |
15.0 |
20.0 |
4.0 |
7.0 |
11.0 |
8.9 |
1.9 |
- |
13.5g |
5.6kg |
DLH-09U SUS |
11/32 |
15.0 |
17.0 |
3.5 |
9.0 |
12.5 |
10 |
1 |
- |
13.5g |
5.6kg |
DLH-10U |
3/8" |
18.0 |
23.0 |
4.7 |
9.0 |
13.7 |
11.2 |
1.8 |
2.2 |
30.0g |
50kg |
DLH-11U SUS |
Ø10.32 |
18.0 |
20.0 |
4.5 |
10 |
14.5 |
11 |
1 |
- |
21.0g |
6.3kg |
DLH-12U SUS |
1/2" |
18 |
23 |
7.4 |
8.1 |
15.5 |
12.4 |
2 |
4.3 |
25g |
12kg |
DLH-13U |
1/2" |
22.0 |
27.0 |
8.5 |
9.0 |
17.5 |
13.5 |
3.2 |
4.5 |
44.0g |
60kg |
DLH-13U SUS |
1/2" |
22.0 |
27.0 |
8.5 |
9.0 |
17.5 |
13.5 |
3.2 |
4.5 |
45.0g |
20kg |
DLH-15U |
5/8" |
24.0 |
31.0 |
9.5 |
11.5 |
21.0 |
17.0 |
4.0 |
5.5 |
0.06kg |
100kg |
DLH-15U-1 |
5/8" |
24.0 |
26.4 |
9.5 |
11.5 |
21.0 |
17.0 |
4.0 |
5.5 |
0.06kg |
100kg |
DLH-16U SUS |
5/8" |
24 |
26 |
6.8 |
14 |
20.8 |
15.5 |
1.5 |
- |
0.054kg |
35kg |
DLH-18U SUS |
3/4" |
30 |
32 |
8.3 |
17 |
25.3 |
19 |
2 |
- |
106g |
42kg |
DLH-19U |
3/4" |
30 |
39 |
9.8 |
16.5 |
26.3 |
21.8 |
4.1 |
5.3 |
0.13kg |
140kg |
DLH-19U SUS |
3/4" |
30 |
39 |
9.8 |
16.5 |
26.3 |
21.8 |
4.1 |
5.3 |
0.13kg |
42kg |
DLH19U SUS-H |
3/4" |
30 |
39 |
9.8 |
16.5 |
26.3 |
21.8 |
4.1 |
5.3 |
0.13kg |
140kg |
DLH-22U |
7/8" |
36.0 |
45.0 |
9.8 |
20.7 |
30.5 |
26.5 |
4.9 |
5.8 |
0.2kg |
180kg |
DLH-25U |
1" |
40.0 |
50.0 |
16.0 |
18.0 |
34.0 |
26.7 |
5.4 |
8.7 |
0.28kg |
200kg |
DLH-30U |
1 3/16" |
45.0 |
55.0 |
13.8 |
23.0 |
36.8 |
31.5 |
6.3 |
8.5 |
0.38kg |
350kg |
DLH-30U-5H |
1 3/16” |
45.0 |
55.0 |
13.8 |
23.0 |
36.8 |
31.5 |
6.3 |
8.5 |
0.38kg |
350kg |
DLH-45U |
1 3/4" |
62.0 |
75.0 |
19.0 |
34.5 |
53.5 |
44.5 |
4.7 |
10.0 |
1.0kg |
500kg |
DLH-45U-5H |
1 3/4" |
62.0 |
75.0 |
19.0 |
34.5 |
53.5 |
44.5 |
4.7 |
10.0 |
1.0kg |
500kg |
