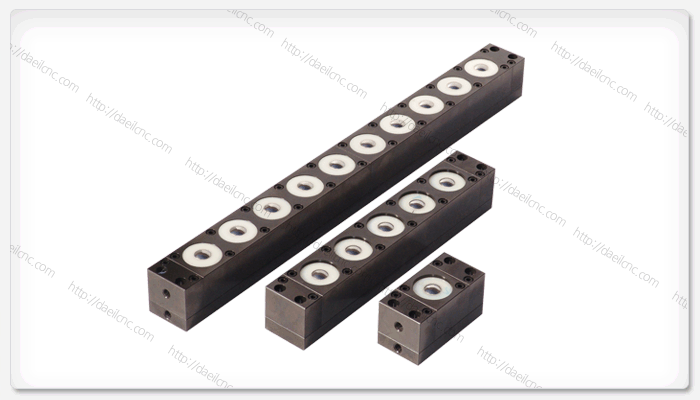

- - 공압 채택으로 고가의 유압 펌프가 불필요
- - 설치 및 사용이 간단
- - 유압 리프트 설치 대비 단가 저렴
- - 유지 보수가 편리
- - 듀얼 에어 실린더 채택으로 리프팅 능력 향상
- - 알루미늄 바디 채택으로 경량화
- - 볼을 이용하므로 방향성이 우수
- - 블럭 연결 방식이므로 차후 전장 변경가능
- - 강제 승하강이 가능
- - 우레탄 볼커버 채택으로 볼 수명 연장
특징

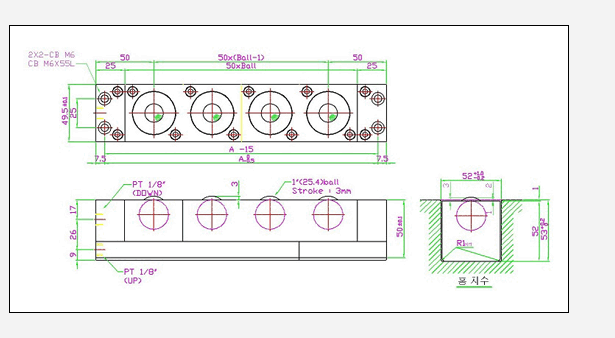

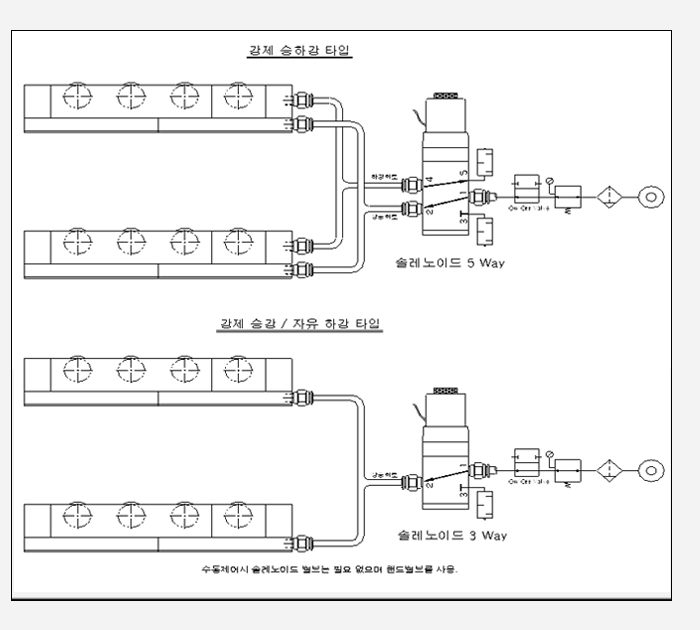

도면 & 치수
사양(mm)
| 모델 | 볼수 | 상승능력 KN(kgf) | 하강능력 KN(kgf) | 전장 A(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 압축공기 압력 MPa(kgf/㎠) | 압축공기 압력 MPa(kgf/㎠) | |||||||||
| 0.4 (4.08) | 0.5 (5.10) | 0.6 (6.12) | 0.7 (7.14) | 0.4 (4.08) | 0.5 (5.10) | 0.6 (6.12) | 0.7 (7.14) | |||
| ABL50D- 1B-100 |
1 | 1.10 (112) |
1.37 (140) |
1.64 (168) |
1.92 (196) |
0.10 (10.3) |
0.13 (12.8) |
0.15 (15.4) |
0.18 (17.9) |
100 |
| ABL50D- 2B-150 |
2 | 2.19 (224) |
2.74 (279) |
3.29 (335) |
3.84 (391) |
0.20 (20.5) |
0.25 (25.6) |
0.30 (30.8) |
0.35 (35.9) |
150 |
| ABL50D- 3B-200 |
3 | 3.29 (335) |
4.11 (419) |
4.93 (503) |
5.76 (587) |
0.30 (30.8) |
0.38 (38.5) |
0.45 (46.1) |
0.53 (53.8) |
200 |
| ABL50D- 4B-250 |
4 | 4.39 (447) |
5.48 (559) |
6.58 (671) |
7.67 (783) |
0.40 (41.0) |
0.50 (51.3) |
0.60 (61.5) |
0.70 (71.8) |
250 |
| ABL50D- 5B-300 |
5 | 5.48 (559) |
6.85 (699) |
8.22 (838) |
9.59 (978) |
0.50 (51.3) |
0.63 (54.1) |
0.75 (76.9) |
0.88 (89.7) |
300 |
| ABL50D- 6B-350 |
6 | 6.58 (671) |
8.22 (838) |
9.87 (1006) |
11.5 (1174) |
0.60 (61.5) |
0.75 (76.9) |
0.91 (92.3) |
1.06 (108) |
350 |
| ABL50D- 7B-400 |
7 | 7.67 (783) |
9.59 (978) |
11.5 (1174) |
13.4 (1369) |
0.70 (71.8) |
0.88 (89.7) |
1.06 (108) |
1.23 (126) |
400 |
| ABL50D- 8B-450 |
8 | 8.77 (894) |
11.0 (1118) |
13.2 (1342) |
15.3 (1565) |
0.80 (82.0) |
1.01 (103) |
1.21 (123) |
1.41 (144) |
450 |
| ABL50D- 9B-500 |
9 | 9.87 (1006) |
12.3 (1258) |
14.8 (1509) |
17.3 (1761) |
0.91 (92.3) |
1.13 (115) |
1.36 (138) |
1.58 (162) |
500 |
| ABL50D- 10B-550 |
10 | 11.0 (1118) |
13.7 (1397) |
16.4 (1677) |
19.2 (1956) |
1.01 (103) |
1.26 (128) |
1.51 (154) |
1.76 (179) |
550 |
| ABL50D- 11B-600 |
11 | 12.1 (1230) |
15.1 (1537) |
18.1 (1845) |
21.1 (2152) |
1.11 (113) |
1.38 (141) |
1.66 (169) |
1.94 (197) |
600 |
| ABL50D- 12B-650 |
12 | 13.2 (1342) |
16.4 (1677) |
19.7 (2012) |
23.0 (2348) |
1.21 (123) |
1.51 (154) |
1.81 (185) |
2.11 (215) |
650 |
| ABL50D- 13B-700 |
13 | 14.3 (1453) |
17.8 (1817) |
21.4 (2180) |
24.9 (2543) |
1.31 (133) |
1.63 (167) |
1.96 (200) |
2.29 (233) |
700 |
| ABL50D- 14B-750 |
14 | 15.3 (1565) |
19.2 (1956) |
23.0 (2348) |
26.9 (2739) |
1.41 (144) |
1.76 (179) |
2.11 (215) |
2.46 (251) |
750 |
| ABL50D- 15B-800 |
15 | 16.4 (1677) |
20.6 (2096) |
24.7 (2515) |
28.8 (2935) |
1.51 (154) |
1.89 (192) |
2.26 (231) |
2.64 (269) |
800 |
| ABL50D- 16B-850 |
16 | 17.5 (1789) |
21.9 (2236) |
26.3 (2683) |
30.7 (3130) |
1.61 (164) |
2.01 (205) |
2.41 (246) |
2.82 (287) |
850 |
| ABL50D- 17B-900 |
17 | 18.6 (1900) |
23.3 (2376) |
28.0 (2851) |
32.6 (3326) |
1.71 (174) |
2.14 (218) |
2.56 (261) |
2.99 (305) |
900 |
| ABL50D- 18B-950 |
18 | 19.7 (2012) |
24.7 (2515) |
29.6 (3018) |
34.5 (3521) |
1.81 (185) |
2.26 (231) |
2.72 (277) |
3.17 (323) |
950 |
| ABL50D- 19B-1000 |
19 | 20.8 (2124) |
26.0 (2655) |
31.2 (3186) |
36.5 (3717) |
1.91 (195) |
2.39 (244) |
2.87 (292) |
3.34 (341) |
1000 |
| ABL50D- 20B-1050 |
20 | 21.9 (2236) |
27.4 (2795) |
32.9 (3354) |
38.4 (3913) |
2.01 (205) |
2.51 (256) |
3.02 (306) |
3.52 (359) |
1050 |
몸체 재질 및 표면처리 : AL6061 & Hard Anodizing 볼 재질 : SUJ2 볼 커버 재질 : Urethan
